AtomS3Rピクセルアートカメラのケース作成＆カスタマイズ

作成の経緯

去年のM5Stack作品コンテスト M5Stack Japan Creativity Contest 2024 の参加賞で貰った AtomS3Rカメラ がずっと用途迷走で積まれていたのですが、由井河あきらさん（@Akira_Yuikawa）が素敵なピクセルアートカメラを作成されていて、コードも公開していただいていた のでこれ幸いにと自分も作ってみようとした際に、せっかくなの３Ｄプリンターで自作のカメラケースを作ってみよう、とやってみたのがこの記事です。

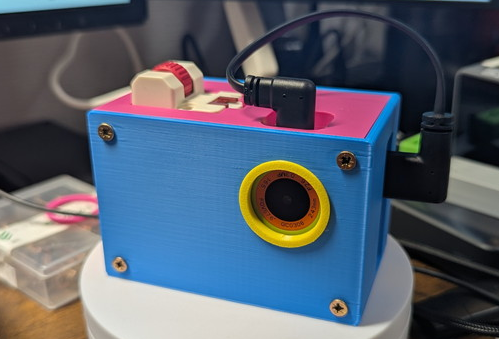

作ってみたカメラはこんな感じです。

作成のコンセプトとしては、「自分の手持ちのM5Stack製品とか既製品を組み合わせる」としているので、同じものを買えば同じものが作れます。

プログラムの方も組み合わせる製品に合わせて改修しているので、オリジナルと変わっている箇所があります。また、オリジナルはArudinoスケッチ（inoファイル）なのですが、自分の作成環境の都合でPlatformIO用に改造もしています。

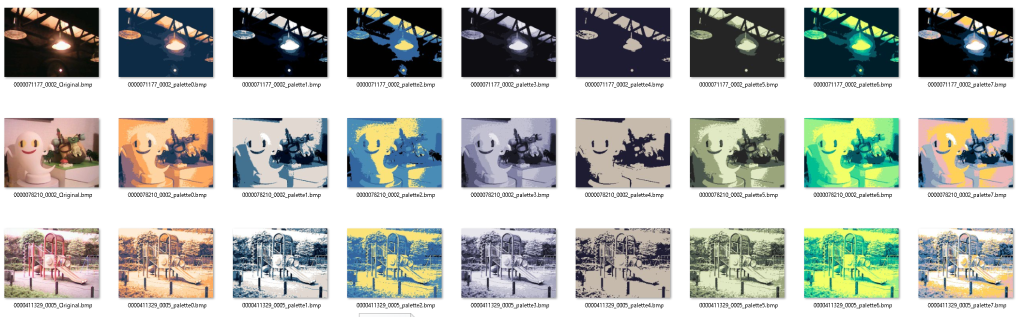

ちなみにこのカメラで撮像すると、こんな風にオリジナルの画像(左端)をもとに、8種類のカラーパレット変換した画像が一気に作成されSDカードに保存されます。

（`・ω・）エモーい

ケース

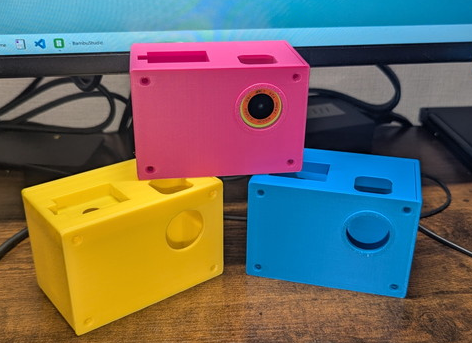

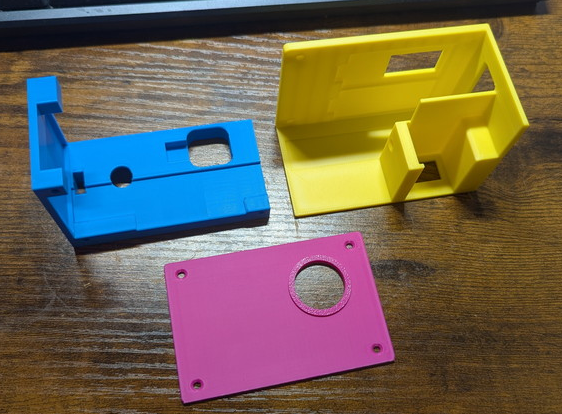

大きく3パーツ＋おまけで構成。

• フロントパネル
• 上面＋右側面のパネル
• 底面＋背面＋左側面のパネル
• フロントパネルに装着するリング（おまけ）

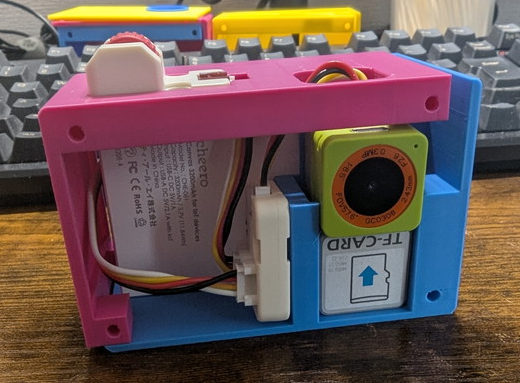

使用する機器のサイズに合わせてギリギリに詰め込んでいます。単色でも色を組み合わせても楽しいです。

各パーツの接合は、100均で売っている 木ネジ（12mm*3mm） で留める仕様です。

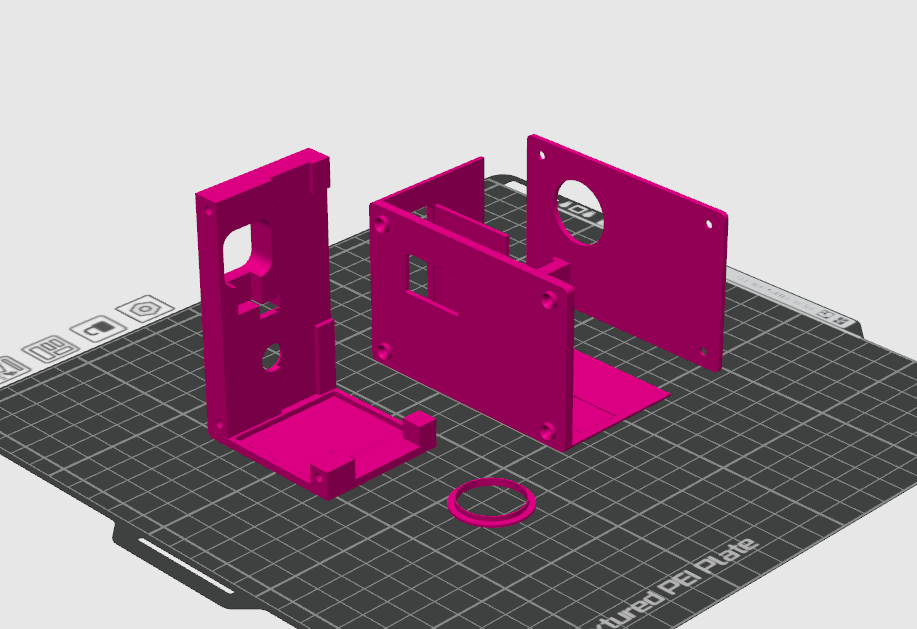

こちらでSTLファイルをプログラムと合わせて公開しています。印刷方向とかは下のような感じがオススメです。

使用する機器

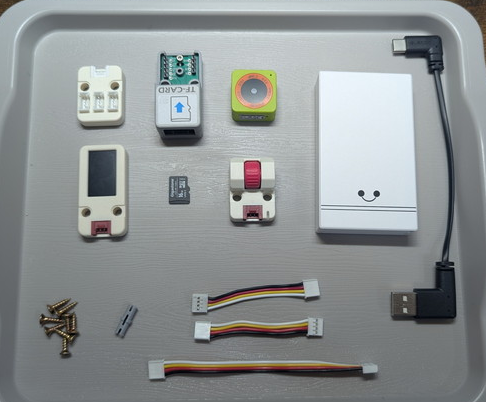

以下の機器をセットします（自分が使用した機器一式です）

• AtomS3Rカメラ
• ATOMIC TFカードリーダー
• LCDディスプレイユニット
• スクロールユニット
• 拡張ハブユニット
• GROVE互換ケーブル 10cm
  • 1本
• GROVE互換ケーブル 5cm
  • 2本
• SDカード Class10 16GB以下
• レゴテクニック　ピン
  • 1本
• モバイルバッテリー：cheero canvas 3200mAh
• USB Type-Cケーブル 10cm以下
  • 両端 Type-C のものはなぜか通電しなかったので、Type-A - Type-C を使用しました。
  • あまり10cm以下の商品は少ないのですが、購入の際はご注意（自己責任）ください。
• 100均で売っている 木ネジ（12mm*3mm）
  • 8本（ダイソーの木ネジセットの中に入ってる一番小さいやつ）

カメラとしての機能

オリジナルのピクセルアート風の画像を保存する機能に加えて、以下の機能を追加実装しています。

• スクロールユニットによるカメラシャッター機能
  • オリジナルはエンコーダーユニットですが、カメラケースにセットした時の操作性との兼ね合いでスクロールユニットに変更しています。
  • このアイデアは、K.Yamaさん（@USDJPY2010）のカスタマイズを参考にさせていただきました。
• デジタルズーム機能（1.0～4.0倍）
  • カメラ撮影モードの際に、スクロールユニットを右に回転させるとズームします。
  • ズームした状態でスクロールユニットを押すとズームされた状態の画像でピクセルアート画像が保存されます。
• プレビューモード機能
  • カメラモードで左にスクロールすると画面が「Press Button Previre Mode」と表示されるのでそこでスクロールユニットを押すと撮像した画像をLCDディスプレイでプレビューする機能に切り替わります。
  • プレビューモード時に再度スクロールユニットを押すとカメラモードに戻ります。
  • プレビューモードに切り替わる際は、その時点の画像のリストを作成するため数秒の処理待ちが発生します。
  • また、画像のIDは電源のON/OFFでリセットされるため必ずしも新しいもの順といった規則性のある順序にはなっていません。
