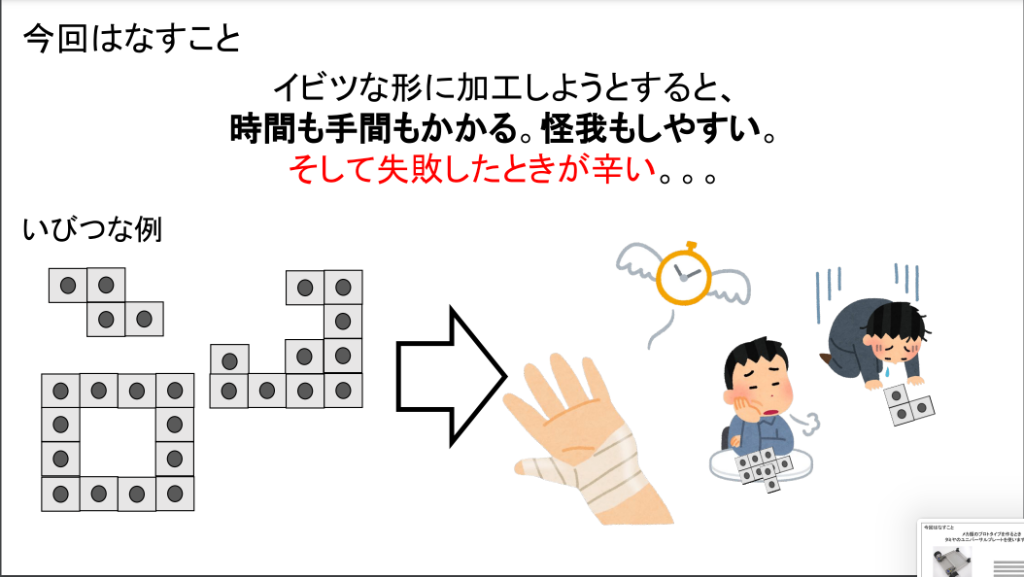

「LEGOでロボット作りたいけどいい部品が無い...」「ユニバーサルプレート加工するの怪我しそうで怖い!」

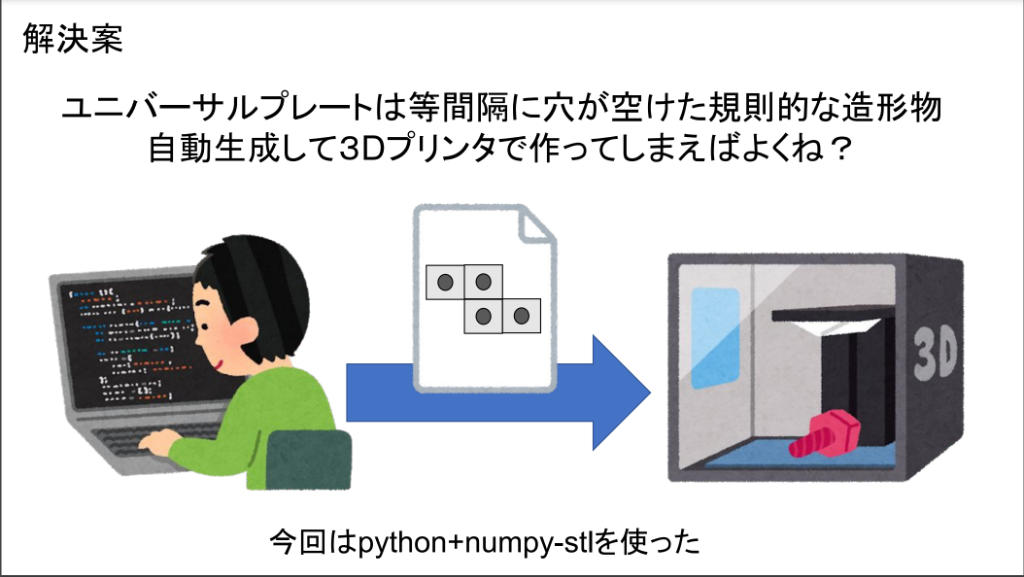

クリック操作だけで自分好みのパーツをCADデータを作成して、3Dプリンタで作っちゃおう!

link https://github.com/henjin0/ProtoLotus
動画
開発素材
システム構成
system image

ざっくりとした構成

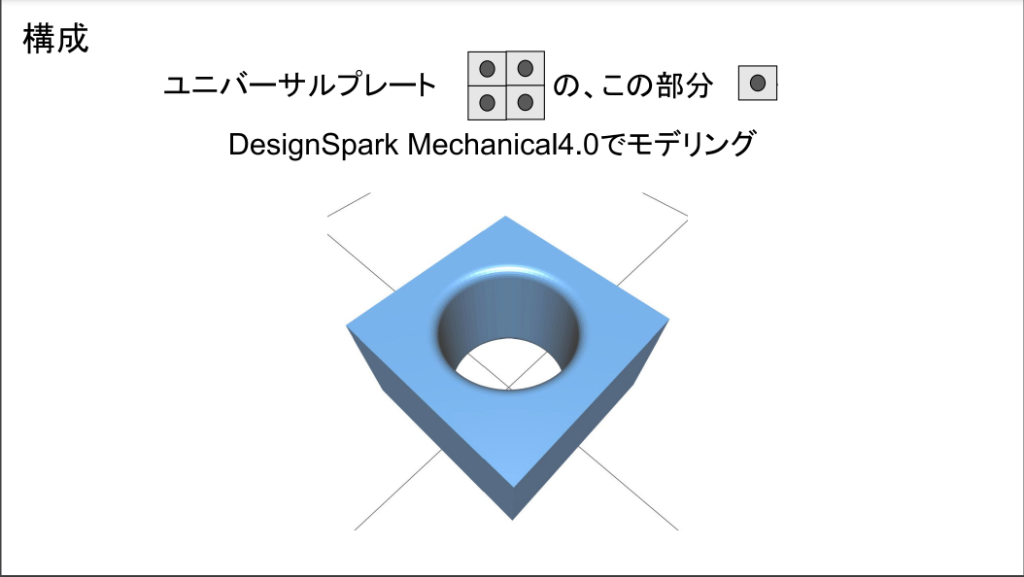

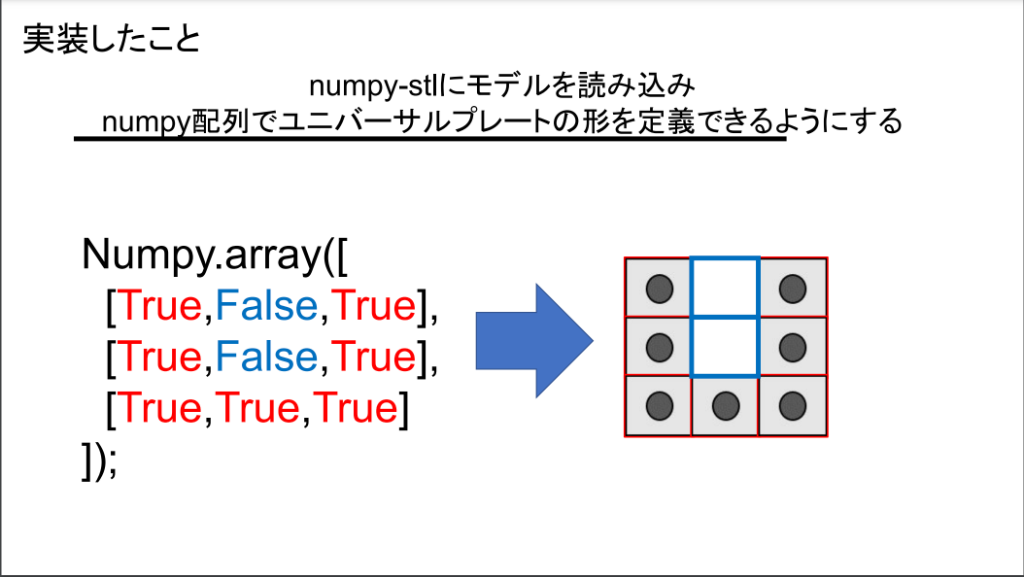

  • 丸穴や十字形の穴の空いたブロックのSTLデータを用意
  • numpy配列でブロックの位置を表現
  • numpy-stlでnumpy配列にまとめられたブロックを一つのSTLファイルに表現
  • pyQtを使ってツールをGUI化
  • 作成されたSTLファイルは市販の3Dプリンタ用スライサーに取り込み可能

※現状だとPrusa Slicerにて動作確認済み。

詳細な技術構成・アルゴリズムについて

今後の動向も含め、Notionにてまとめてあります。 https://checkered-shallot-238.notion.site/Protolotus-51c786ba7c704fd1af3fa8878840d783

ストーリー

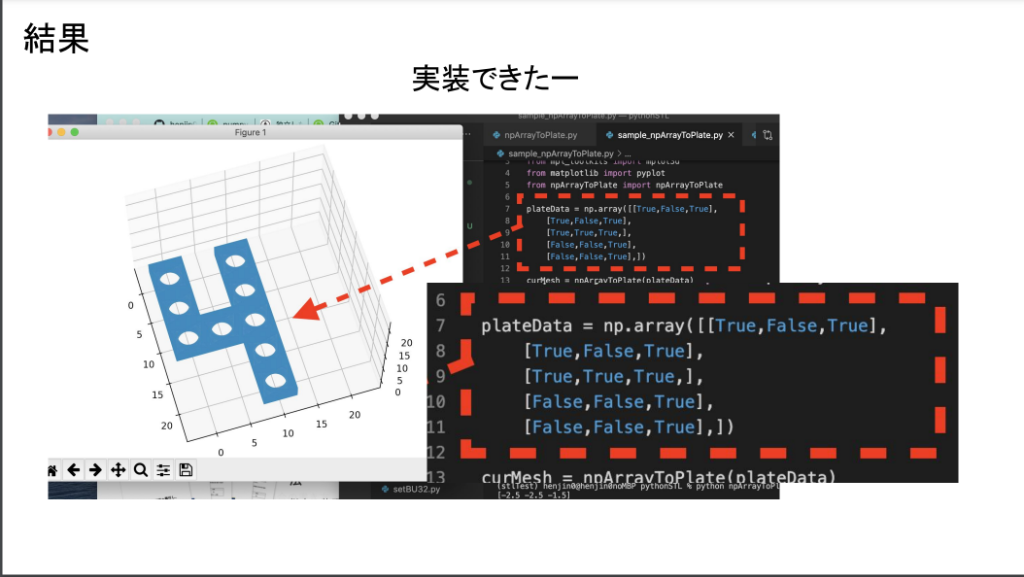

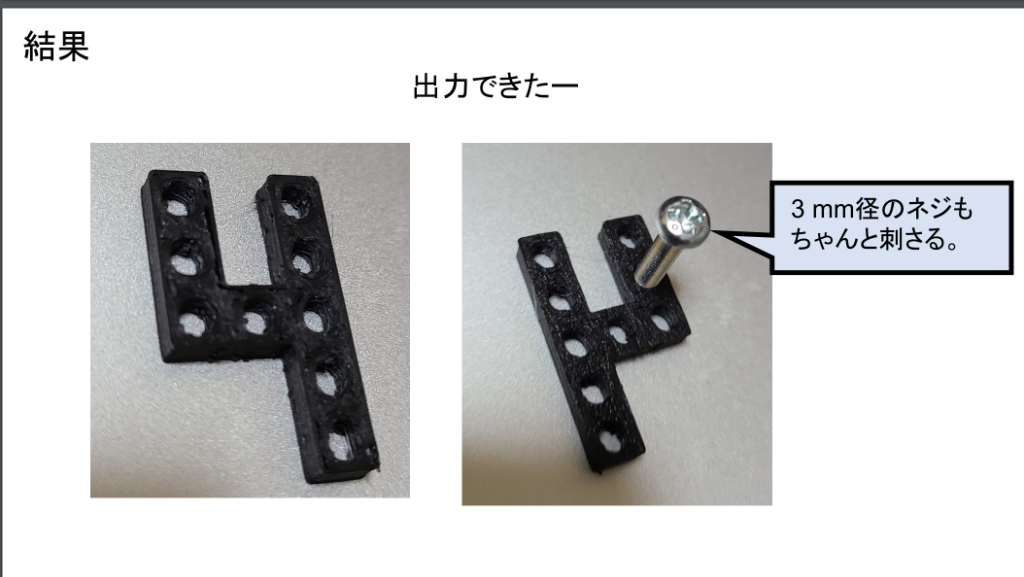

...と、最初はコードベースで出力できて満足してた。

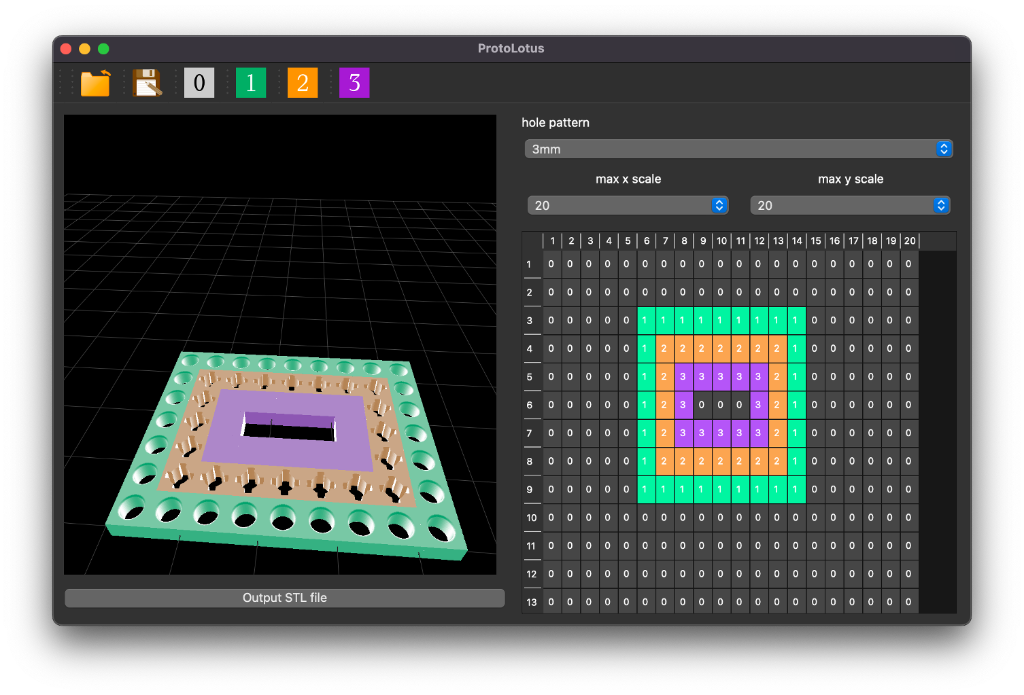

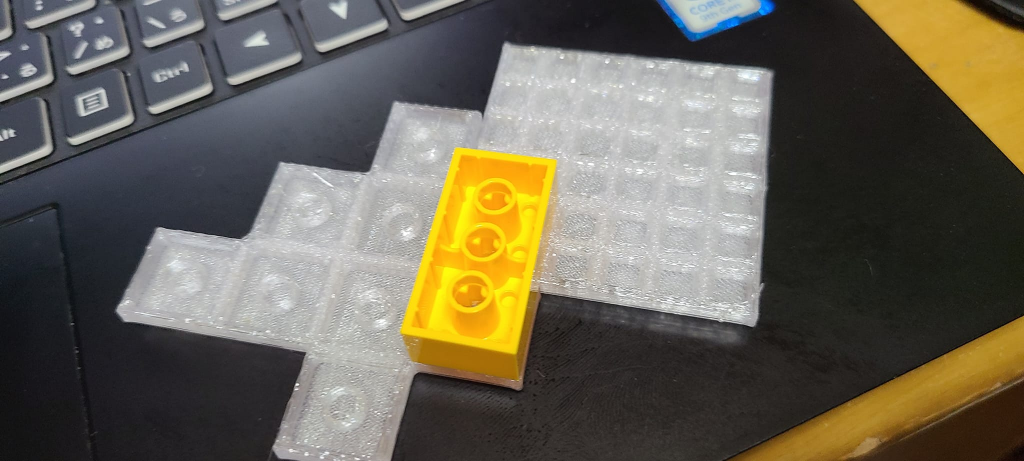

けど、せっかくだしツールにしてしまえ。ついでにLEGOテクニックにも対応だ!

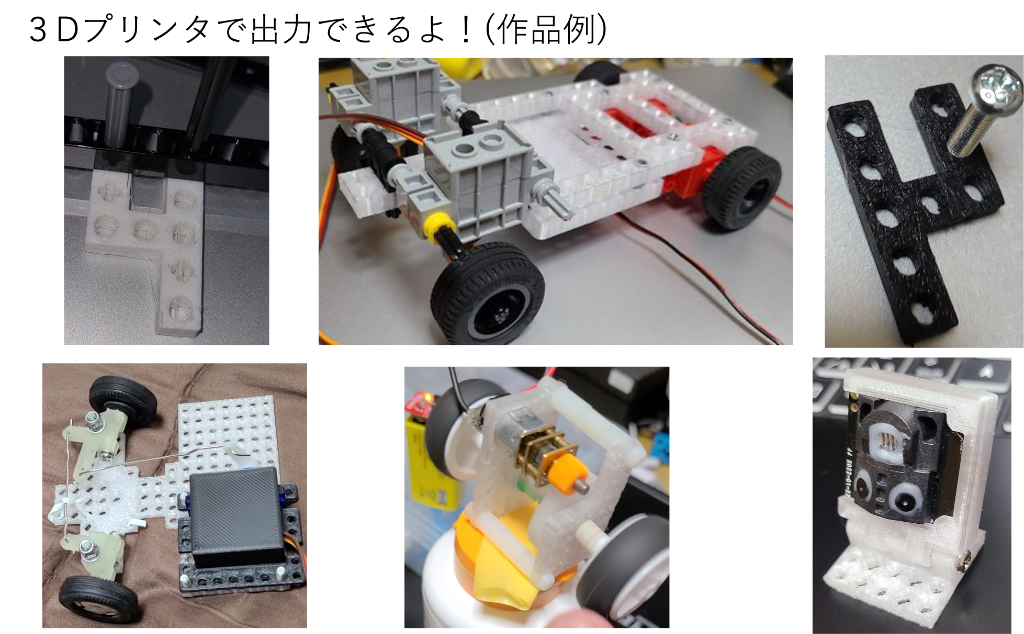

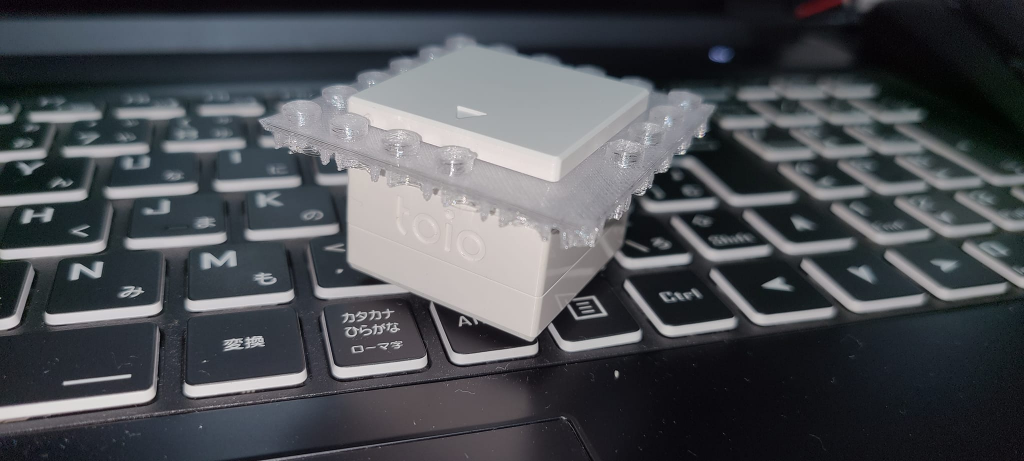

むっちゃいろんなものできるやん

なにかの試作するときは結構使う。

ツールで作成したモデルをFusion360とかに取り込めば、一部を横着することができる。

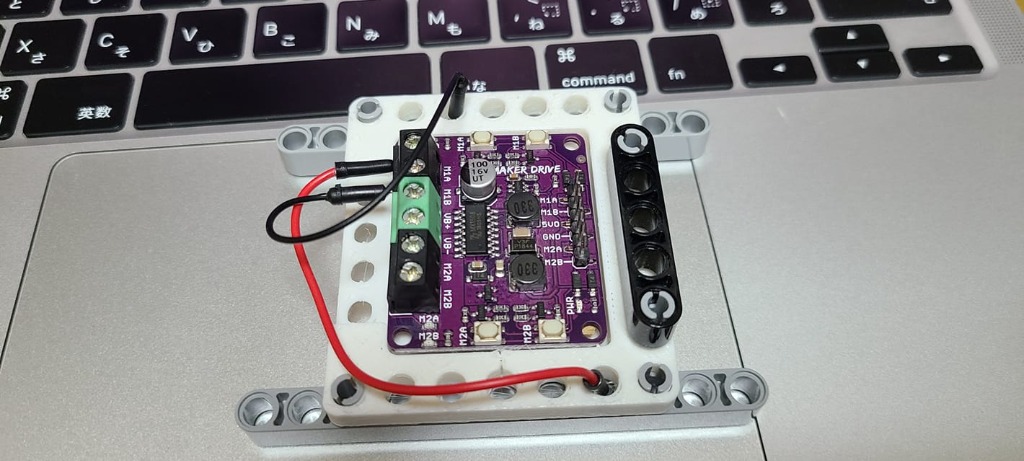

以下はCytron製のMakerdriveエンクロージャー

自分が嬉しいものであれば、他の人も嬉しいかもしれない。

せっかくだしツールをネットの海にばらまいてしまえ。

つかってあげてね!


ヒーローズリーグ後のフィードバックにて追加!

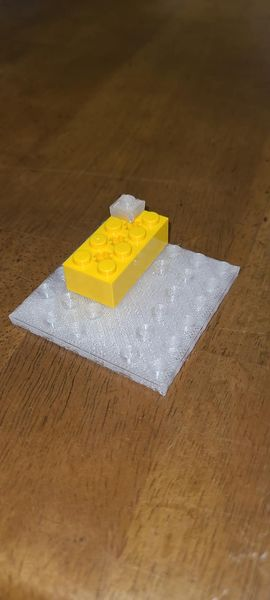

LEGO クラシック対応!


メンバー
  • user
    井上 稔 @henjin0
    • 企画/設計/開発

関連イベント
  • event ヒーローズ・リーグ 20222022-09-05 開催
関連リンク
user
DOI Nobuhiro @nobu_e758

「いますぐ作りたい!」という時に対応できるのはとてもいいと思いました.

user
井上 稔 @henjin0

ありがとうございます!
ちなみに昨日、LEGOクラシックの規格に基づいた互換ブロックを自炊するアップデートも作成しました!

遊んでやって下さい〜

user
ばんの @tomoki_banno

YouTubeで紹介させて頂きました!
https://youtu.be/0kmodKjGLMQ

user
井上 稔 @henjin0

おお!ありがとうございます!
